domingo, 24 de marzo de 2013

DESCUBRIENDO LA FRANJA DE ENERGÍA SOLAR

Una pseudomentira que se repite continuamente, es aquella que dice que sin el desarrollo de los 26GW de ciclos combinados, no hubiera sido posible el desarrollo de la energía eólica en nuestro país. Siempre es necesaria una potencia gestionable (la hidráulica es la mejor de todas) como energía de respaldo a las energías renovables, pero a todas luces, la cantidad de centrales de gas que se han construido ha sido excesiva. Y a cada año que pasa, menos respaldo necesitamos.

Una muestra objetiva de lo anterior, es el índice de cobertura (que se calcula, en general, como el cociente entre la potencia disponible y la demanda horaria máxima), que está actualmente muy por encima del valor recomendable. Si miramos hacia el futuro, la CNE y REE prevén que en los años venideros, decrezca este índice de cobertura.



Y si miramos al pasado, ahora que en 2013 es cuanta más energía eólica tenemos, y unido a que hay una menor demanda, la conclusión es que a día de hoy, es un mal negocio seguir manteniendo abiertas tanta central de ciclo combinado. Las “máximas demandas de energía térmica” (es decir la suma de gas más carbón), tanto en valor máximo mensual, como en máximo diario o puntual, siguen decreciendo año tras año. Esto conlleva a que se estén planificando cierres consecuentes, y que existan incluso pugnas entre REE y el sector del gas.



En esta evolución poco ha tenido que ver el desarrollo solar en España, ya que el tamaño de nuestro parque solar es pequeño. Sin embargo como veremos, la solar está empezando a importunar también a los térmicos, aunque solo sea en un porcentaje menor.



Ahora les pido que accedan a la siguiente página web, que es sumamente interesante. Lo primero que hay que hacer, es pulsar en el pequeño botón de calendario (marcado en verde) para seleccionar un día del año actual, o de un año ya pasado, y después dar al botón del play (marcado en azul). Entonces se puede ver como fluctúa la producción fotovoltaica en Alemania, a lo largo de las horas, y según que zona. En la imagen puedes ver el momento máximo, del record de Alemania, acontecido en el 25 de Mayo de 2013.



http://www.sma.de/en/company/pv-electricity-produced-in-germany.html

Aunque la base datos subyacente, solo conforma un 13% del total de instalaciones existentes en el país, la extrapolación resultante resulta muy verídica. El hecho de que una compañía privada pueda dar tanta información en tiempo real, como si realmente fuera un operador del mercado eléctrico, da una muestra clara de lo controlada que está la producción fotovoltaica.

Con esta web puedes llegar a saber cosas tan diversas como, la evolución de la potencia fotovoltaica instalada en Alemania según que año/mes, los mejores y peores días solares, cuanta energía proporcionaba en 2010, o incluso saber si ahora mismo hace Sol en Berlín en tiempo real. Por ejemplo en 2010 había 10GW instalados, y eligiendo un día de abundante Sol, se puede ver que solo se alcanzaba una producción máxima de 6,6GW.



En resumen, de un vistazo, se puede ver como ha ido creciendo el parque solar alemán, y cual es generación media diaria dentro de su Sistema Eléctrico. La lógica pregunta siguiente es ¿Existe alguna web parecida en España?

No he conseguido encontrar nada parecido, así que supongo que no existe tal. A día de hoy, quizás la única entidad privada con capacidad de crear una web similar podría ser ACCIONA.

Ya si hablamos del operador REE, éste conoce perfectamente la producción diaria de cada tecnología (incluida la solar), y en tiempo real para cada instalación de potencia superior a 1 MW, pero hasta ahora, no proporciona dichos datos en tiempo real en su página web.

Por ejemplo cojamos un día bastante soleado, como el pasado 14 de Marzo de 2013, con un 5,2% de producción solar. Todos sabemos que dicha producción solar, se extiende a lo largo de una pequeña “franja solar” de unas 10 horas (en invierno).



En realidad, la franja solar abarca un poco más de unas 10 horas, ya que la mitad de las termosolares, si “alargan” su producción por la noche. Esto es lo de menos. Lo que si nos interesa saber es, si nuestra curva solar conjunta, tiene ya un grosor suficientemente amplio, dentro de las gráficas de producción diaria. Haciendo una paralela con la línea de producción total, obtenemos una hipotética franja solar.





¿Cuan verdadera es esta hipotética franja solar? Solo “a ojo”, parece que estamos ante un máximo de unos 5 Gigavatios, lo cual parece mucho. ¿Es posible demostrar si en realidad, producimos ya con el Sol, tal cantidad de potencia eléctrica?

La respuesta exacta la debe dar REE, pero mientras tanto podemos intuir que si es cierto, partiendo de la base de que hay actualmente instalados y en funcionamiento 2054 MW termosolares según protermosolar, y 4368 MW fotovoltaicos según la CNE.




Pero para dar credibilidad a la afirmación anterior, voy a seguir recogiendo datos proporcionados por REE. Primero he elegido el día 30 de Septiembre, como “día muestra” para comprobar la evolución que ha tenido la energía solar en España. Sabiendo que en 2008 entraron en funcionamiento 3 gigavatios fotovoltaicos, a raíz del anticipado un año antes, Real Decreto 1578/2008 del 26 de Septiembre, se puede ver la evolución de la curva solar característica, si nos fijamos en lo que REE llama el “Resto del Régimen Especial”

Debemos ir a la página https://demanda.ree.es/demanda.html, pulsar en el queso “Resto del Régimen Especial”, y entonces podemos comprobar la diferencia entre el punto más alto, y por ejemplo, las 20:00 horas (que por Septiembre ya es casi de noche). Parece que hemos sido conservadores, porque podríamos haber elegido la diferencia de la curva por el lado izquierdo, donde dicha diferencia es aún mayor. Sin embargo sería hacer trampa, porque existe cogeneración que se arranca al amanecer, y que se apaga a las 00:00 (y que queda claramente reflejado en saltos muy abruptos).

Esta es la evolución de la “curva solar española” para los años 2008, 2009, 2010, 2011,2012, y por ultimo el pasado 14 de Marzo de 2013:


Ahora esa franja solar, antes dibujada hipotéticamente, parece menos hipótesis, y también se corrobora lo que decíamos al principio. Que aparte de la eólica, también “fastidia” al gas y al carbón, porque aun siendo su generación todavía pequeña, su producción es siempre justo en las horas donde más hueco térmico hay. Mientras que en eólica estamos muy cerca del límite de integración (a causa de la rígida nuclear), toda energía solar es siempre perfectamente integrable.

Sorprende que a la energía solar, REE no le hay concedido aún su “franja solar”, porque claramente ya tiene entidad. Esperemos que lo haga en el futuro.



Actualmente la solar fotovoltaica, está revolucionando el mercado eléctrico. Uno puede leer noticias tan disparatadas como 38 GW de peticiones a REE.

REE recibe un aluvión de peticiones para instalar parques fotovoltaicos sin prima

Pero también al mismo tiempo, uno puede leer noticias que parecieran sacadas de Mundo Today, pero que tristemente reflejan la codicia en extremo, de los que lo tienen todo, y aún quieren más.

Industria hará un nuevo recorte a la fotovoltaica que forzará a entregar las plantas a la Sareb, según Anpier



Indiferentemente de que crezcan o no nuevos grandes parques solares (alejados de las ciudades), si me atrevo a afirmar que si es previsible un crecimiento claro en los tejados de los negocios y en los polígonos industriales, por la misma característica que decíamos antes. La producción solar se obtiene, en las horas donde más lo necesita un negocio.

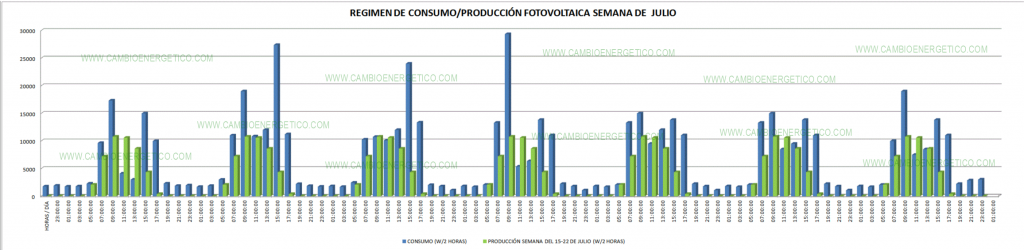

He aquí un ejemplo claro. Un hotel que obtiene en invierno el 39% de su demanda, y en verano el 70% de la misma.





http://www.cambioenergetico.com/blog/2013/01/27/caso-practico-de-autoconsumo-fotovoltaico-en-un-hotel-ahorro-obtenido-y-retorno-de-la-inversion/

Esta producción fotovoltaica nunca será controlada por la REE, porque estas instalaciones son sencillamente meras reducciones de la demanda. Las ciudades y los polígonos industriales son “agujeros negros” del consumo eléctrico, así que toda instalación fotovoltaica es un beneficio para el particular y para el sistema eléctrico. Ni aunque hubiera miles de instalaciones iguales, en una ciudad pequeña, lograrían desbordar la capacidad de consumo de dicha ciudad.


Además, el ejemplo anterior demuestra que los paneles solares, pueden instalarse en multitud de sitios insospechados.



Me atrevo a profetizar que en el futuro, habrá también otro tipo de toldo en los hogares, porque aunque las electricas quieren a los ciudadanos cautivos (y los gobiernos trabajan para ellos), antes o despues la energía fósil ofrecida por las mismas, será mucho menos interesante que instalar algunos paneles solares (aunque solo suponga excluir un pequeño porcentaje de nuestro consumo).






Actualizacion 18/04/2013: Véase como un mes después, empiezan a aparecer días en los que nuevamente hay mucho Sol (seguramente record diario), pero queda OCULTO a la opinion pública.

REE tiene una excelente web, pero debería actualizarla con la franja solar.

Al principio de esta entrada me equivoqué, en el lugar en donde debería situarse la franja solar.  Tuve la oportunidad de consultar al experto periodista Sergio de Otto, el por qué de esta ausencia, y me comentó, que REE no tiene controlada muy exactamente los distintos MW de energía solar en tiempo real (considera al Resto de Regimen Especial como el resto que no tiene perfectamente controlado).  Sin embargo no es necesario dibujar datos 100% reales, sino solo una curva estimada. Las horas 8:00 y 12:00, son muestras claras de una brusca subida y bajada por cogeneración. Tomando por ejemplo el valor de las 8:10 (considerando que a esa hora ya no va a aumentar más la cogeneración), sería facilísimo separar Resto del Regimen Especial, en cogeneración, y lo que que va aumentando progresivamente, que sería el resultado de la campana solar (así hasta por ejemplo las 23:55).  Aunque no sea exacta, la franja solar tendrá que aparecer antes o despues.
